Канальный кондиционер: как согласовать охлаждение и подачу свежего воздуха

Канальный кондиционер Euroklimat можно согласовать с приточной вентиляцией, если отдельно рассчитать охлаждение комнаты и необходимый расход наружного воздуха. Свежий воздух подают самостоятельной системой либо организуют допустимый для выбранного блока подмес. Во втором случае нужно подтвердить схему подключения, пределы по состоянию воздуха и работу вентиляторов; одного свободного отверстия в корпусе для такого решения недостаточно.

В проекте должны быть два расхода

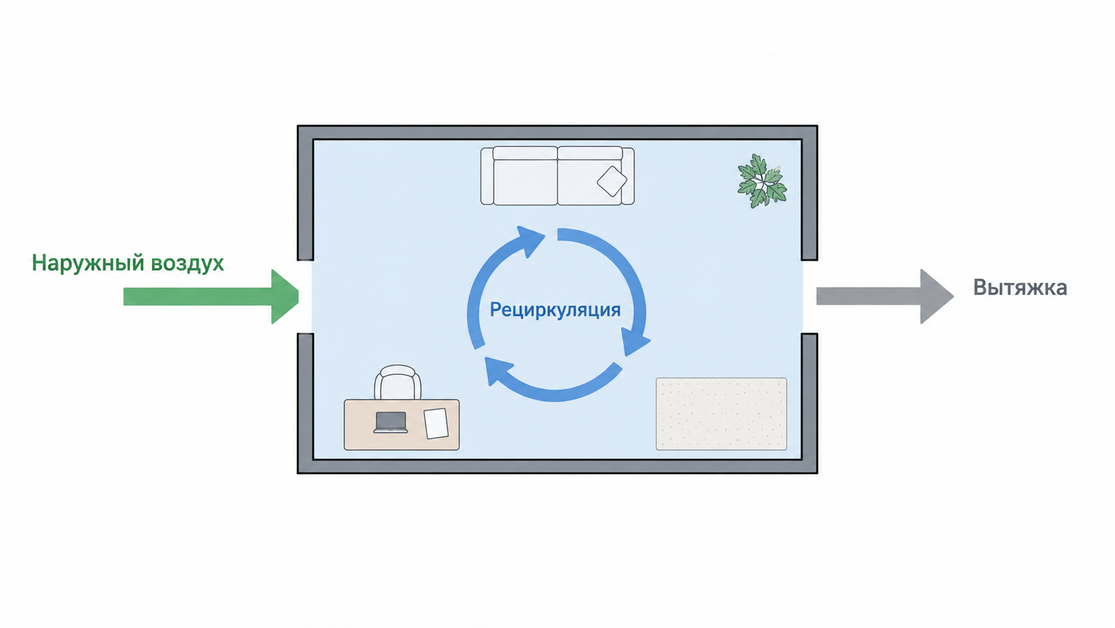

Первый расход — воздух, который внутренний блок забирает из комнаты, охлаждает и возвращает через решётки. Второй — наружный воздух для вентиляции. Они решают разные задачи: рециркуляция переносит холод к людям и тепловыделяющему оборудованию, а вентиляция обновляет воздух в помещении.

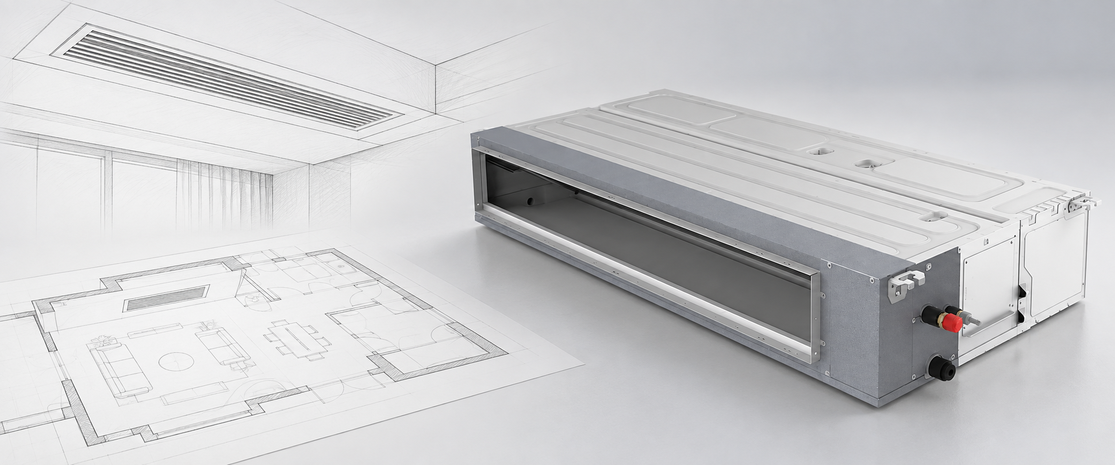

В нашем ассортименте есть пара EKDX1-50HNN / EKOX1-50HNN. В руководстве для внутреннего блока указан расход 550–900 м³/ч. Нельзя записывать эти 900 м³/ч в проект как производительность притока: в обычной рециркуляционной схеме воздух проходит через блок повторно, а не поступает с улицы. Расход вентиляции рассчитывают отдельно по назначению помещения, людям и принятому воздушному балансу.

Начальные данные удобно собрать на одном плане комнаты: рабочие места, источники тепла, места подачи и забора воздуха, маршрут вытяжки, доступная высота потолка. Для примера ниже рассматриваем одну комнату или единую открытую зону. Несколько изолированных помещений с разными уставками требуют другого разбора распределения и управления: один датчик внутреннего блока не обеспечивает независимую температуру в каждом кабинете.

Где встретятся вентиляция и кондиционирование

При раздельной подаче приточная установка обрабатывает наружный воздух и подаёт его через свои распределители. Канальный кондиционер рециркулирует воздух комнаты. Системы встречаются в тепловом балансе: если приток теплее требуемой температуры, кондиционер должен снять оставшуюся нагрузку. Вентиляция при этом может работать по расписанию занятости независимо от включения компрессора.

Такую схему проще разделить по функциям при настройке. Недостаточный приток исправляют в вентиляционной сети, слабое охлаждение — после проверки тепловой нагрузки и рециркуляционного расхода. Однако две системы всё равно нужно увязать: не направлять холодные струи на постоянные рабочие места и не располагать приточную решётку так, чтобы воздух сразу уходил в вытяжку, почти не проходя через обслуживаемую зону.

Подмес объединяет часть пути воздуха. Для канальных EK R32 официально предусмотрена такая возможность, но универсальная допустимая доля наружного воздуха в проверенных материалах не задана. До монтажа нужна схема именно выбранного исполнения с допустимыми параметрами смеси. Воздухозабор, фильтрация, регулирование расхода и зимняя обработка остаются задачами вентиляции; канальный блок не превращается в готовую приточную установку.

Особое внимание требуется при остановке одного из вентиляторов. Подача наружного воздуха при выключенном канальном блоке может нарушить предусмотренное движение смеси. Проект автоматики должен задавать, когда открывается воздушный клапан, какой вентилятор подтверждает работу и что происходит при отказе. Эти условия согласуют до закупки пультов и приводов, а не после жалоб на сквозняк.

Свежий воздух добавляет нагрузку на холод

Условный пример: в комнату поступает 150 м³/ч воздуха при 32 °C, а поддерживать нужно 24 °C. Для грубой оценки только явной тепловой нагрузки примем плотность воздуха 1,2 кг/м³ и теплоёмкость 1,0 кДж/(кг·К). Массовый расход составит 1,2 × 150 / 3600 = 0,05 кг/с; при разности температур 8 К получится около 0,4 кВт.

Эту нагрузку добавляют к теплопритокам комнаты, если приточная установка не сняла её заранее. В жаркую влажную погоду потребуется также осушать поступающий воздух. Для полного расчёта используют его влагосодержание и энтальпию — величину, учитывающую тепловое состояние влажного воздуха. Поэтому полученные 0,4 кВт нельзя принимать за полную добавку без сведений о влажности.

Номинальная холодопроизводительность пары EKDX1-50HNN / EKOX1-50HNN равна 5,30 кВт. Свободный запас определяют после расчёта нагрузки комнаты и проверки рабочих условий блока. Механически прибавлять процент «на вентиляцию» к мощности по площади не стоит: разные расходы и состояния наружного воздуха дают разные добавки. Если приток уже обработан отдельной установкой, важно не учесть одну и ту же нагрузку дважды.

Вентилятор должен работать с реальной сетью

Внешнее статическое давление показывает, какое сопротивление внешней сети способен преодолеть вентилятор в заданной рабочей точке. В расчёт входят воздуховоды, повороты, переходы, распределители и другие элементы по пути воздуха. Потери зависят от расхода, поэтому длина трассы сама по себе не определяет нужный напор.

Для EKDX1-50HNN в инструкции указан диапазон статического давления 0–160 Па и настройка по умолчанию 25 Па. Верхняя граница диапазона не означает, что блок даст максимальный расход 900 м³/ч при любом сопротивлении до 160 Па. Расход и давление нужно сопоставлять по характеристике вентилятора и выбранной настройке. Подмес, дополнительный фильтр или другая решётка меняют исходные условия сети.

Шум часто закладывают в проект ещё до появления оборудования: слишком узкая решётка или участок воздуховода требуют высокой скорости. Попытка компенсировать сопротивление повышением оборотов может сделать систему слышнее. Поэтому подбирать нужно связку «блок — сеть — распределители», оставляя возможность балансировки, а не только сравнивать минимальный паспортный шум внутренних блоков.

Высота корпуса тоже не равна необходимому опусканию потолка. Для EKDX1-50HNN монтажный чертёж показывает высоту блока 245 мм; дополнительно нужны подвесы, воздуховоды с изоляцией, место для обслуживания и дренажа. Блок размещают горизонтально. К фильтру, электрической части и дренажному узлу должен оставаться доступ без разрушения отделки. Теплоизоляция холодных поверхностей нужна для защиты от конденсата, а дренажную линию проверяют проливом до закрытия потолка.

Что принять у монтажников

После сборки фактические расходы могут отличаться от расчётных. На приёмке нужна проверка работающей системы, а не только фотография скрытого блока. Короткий перечень ниже предназначен для заказчика и наладчика перед сдачей помещения.

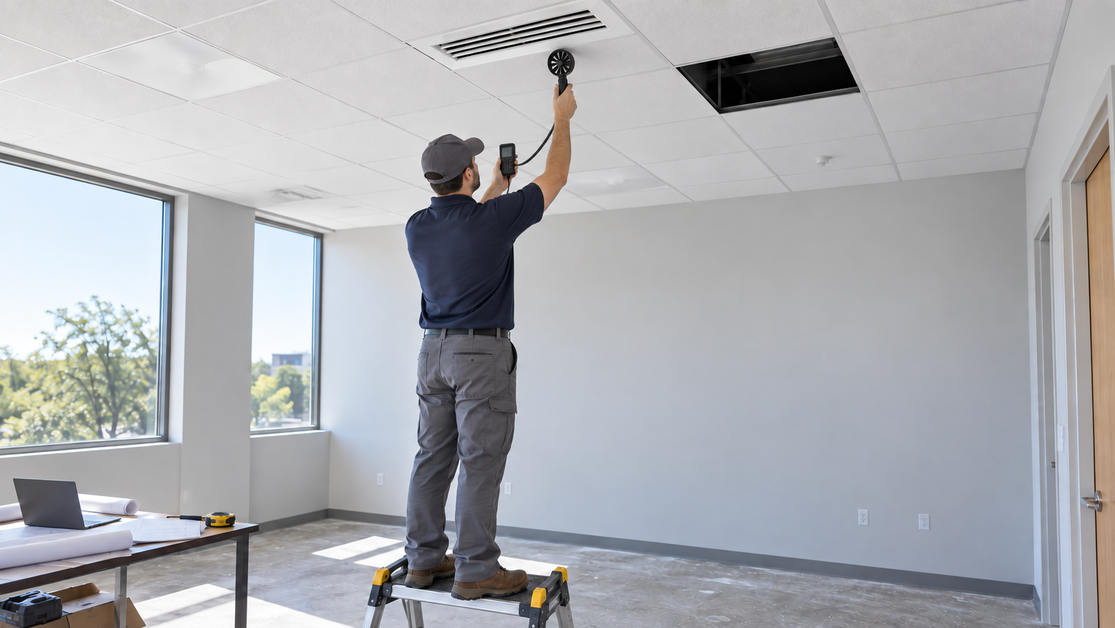

1. Зафиксировать измеренный расход наружного воздуха отдельно от общего расхода канального блока и сравнить оба с проектом.
2. Проверить подачу через решётки и шум в согласованном рабочем режиме, с установленными фильтрами и окончательно собранной сетью.
3. Испытать предусмотренные автоматикой сочетания включения и остановки вентиляции и кондиционера; проверить воздушный клапан, если он есть в схеме.
4. Подтвердить отвод воды проливом и показать доступ к фильтрам, дренажу и сервисным узлам после закрытия потолка.

Если эти результаты зафиксированы, согласование охлаждения и притока можно проверить по измерениям. Одна фраза «подмес предусмотрен» такой проверки не заменяет.
